2025.9.23 經驗分享會
2025年9月23日下午，上海實邦電子科技有限公司開展了一次經驗交流會，由王工和閆工一起分享了他們在工作中積累的一些經驗。
首先是王工分享了----使用迪文屏內存卡的方式更新stm32單片機程序
Stm32單片機燒錄程序需要用j-link燒錄器，遠程更新的話，可以使用脫機燒錄器，還可以用迪文屏更新程序。
（1）把stm32工程編譯成功后生成bin文件，生成的bin文件最好不要超過256KB，方法見另外一個文檔。

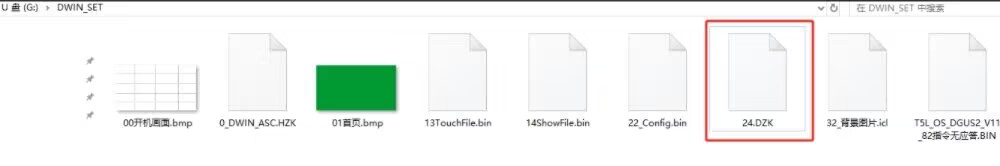

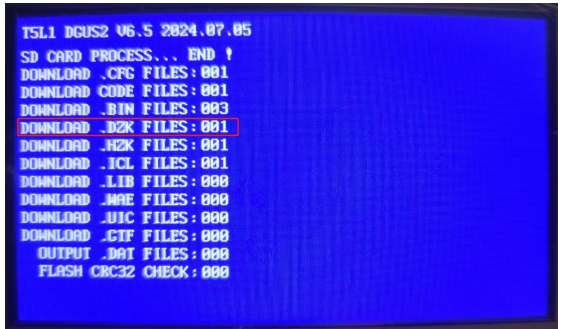

（2）把bin文件放到迪文屏燒錄的文件里， 命名方式采用數字16-31的數字開頭，然后就是把.bin改成.DZK，采用此方法的目的，就是把需要更新的單片機bin程序偽裝成字庫文件，誘騙迪文屏認為此文件就是字庫文件，下載迪文屏程序的時候，迪文屏?xí)`認為此文件就是字庫文件，就會一起存儲到迪文屏的flash里面。

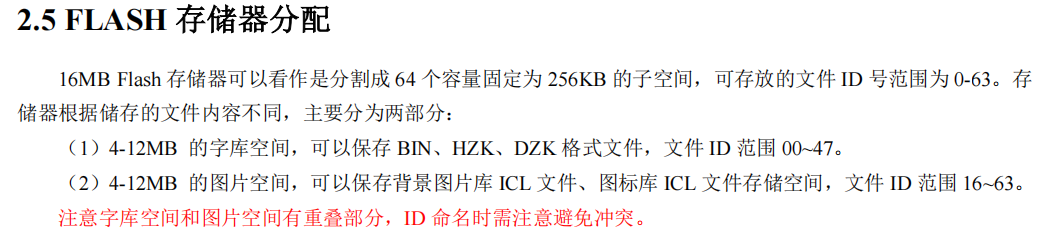

就需要把單片機燒錄程序命名范圍在0x10-0x1F之間，迪文屏工程所需字庫文件放到其它位置。

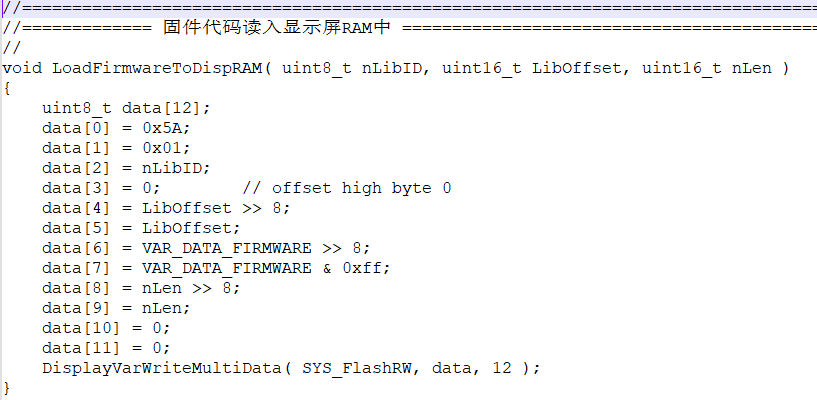

（3）通過迪文屏內部寄存器操作，來完成bin文件讀取。
5A A5 11 82 00 AA 5A 01 18 00 00 00 20 00 10 00 00 00 85 8E
0x11：數據長度

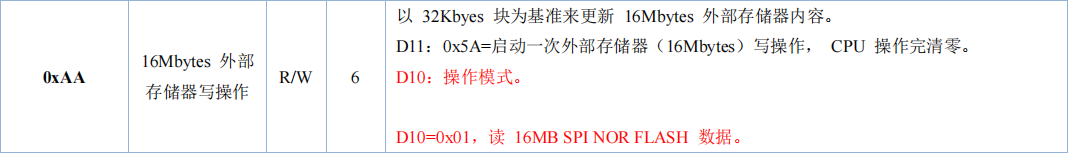

5A啟動一次存儲器操作(D11)
01讀操作（D10）

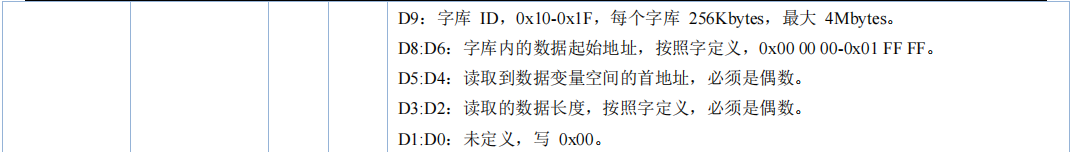

0x18：字庫ID，就是對應的24.DZK這個文件(D9)
00 00 00 : 數據起始地址(D8 D7 D6 這三個)（bin文件讀數據的起始地址）
20 00 迪文屏內部變量地址，使用范圍是0x2000-0xFFFF（57344個變量地址）
0x1000-0x1FFF留給迪文屏工程使用變量(4096個地址夠屏幕工程使用了)
E0 00 :讀取的數據長度(57344個)
85 8E :CRC16（從0x82開始算起）
這樣用一條指令，就可以把bin文件讀取到迪文屏變量空間RAM中，57344個U16類型數據就是112K，所以bin文件最大是112K，比較好操作，雖然每個字庫文件是256kbytes，bin文件可以到256kbytes，就需要多次進行讀。
（4）把讀取到變量地址里面的數據，通過單片機串口進行讀取。
在有CRC校驗的情況下，最大只能讀到0x7B。
如下指令：

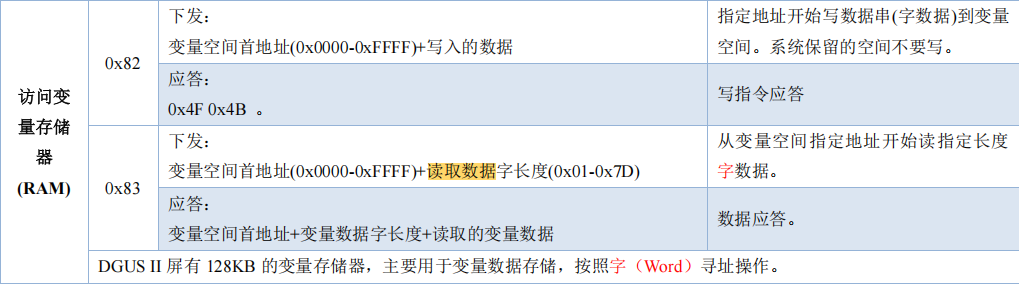

5A A5 06 83 20 00 7B 68 49
20 00 ：讀取地址
7B ：讀取個數（123個，一包最大是123個，也可以每包按照整數去讀?。?/span>
迪文K600+這種老型號的屏幕升級
保存內存數據命令：
SAVE D:\DATA.HEX 0X20004194,0X20004194+6572
保存flash命令
SAVE D:\DATA.HEX 0x08008000,0x08008000+6568
保存好后可以和keil生成的bin文件進行對比。
閆工分享了-----大彩屏幕HMI和TFT-modbus使用對比
大彩屏幕的兩款UI編輯工具
1. VisualHMI優勢：
（1）含有自帶的系統圖庫，一些圖標可以直接使用現成的
（2）編輯地址表可導入導出到文件
（3）多語言可導入導出到文件
（4）VisualHMI LUA腳本調用函數比TFT 較豐富
（5）VisualHMI 開發軟件更新較快，包含的新功能新應用較多
（6）自定義字庫，編輯字體顯示格式
2. VisualHMI不足：
（1）無圖片切圖功能（可采用png透明文件格式優化）
（2）輸入文本光標閃爍，無獲取文本內容功能 （需注意事點）
（3）不包含邏輯處理（可采用LUA腳本優化）
3. 實例：
雙擊屏幕，彈出登錄鍵盤，登錄鍵盤初始化顯示：光標閃爍，按鍵為當前頁面。輸入密碼匹配成功，進入下一頁面
4. 切圖注意事項：
（1） VisualHMI切圖盡量使用png透明文件格式
5. 共同優勢
（1）多語言動態切換編輯
（2）多狀態動態查看
（3）支持中文及位變了定義
（4）支持控件顯示隱藏
（5）支持嵌入畫面顯示
